سیم کشی ساختمان یکی از مهم‌ترین بخش‌های تأسیسات الکتریکی است که تأثیر مستقیمی بر ایمنی، آسایش و عملکرد صحیح ساختمان دارد. اجرای غیراصولی سیم کشی می‌تواند در طول زمان باعث بروز مشکلاتی مانند اتصالی، گرم‌شدن سیم‌ها، افت ولتاژ، آسیب به تجهیزات برقی و حتی آتش‌سوزی شود. به همین دلیل آشنایی با استانداردهای سیم کشی ساختمان و رعایت اصول فنی در تمام مراحل ساخت‌وساز اهمیت زیادی دارد.
سیم کشی مناسب تنها به انتخاب سیم و عبور دادن آن از داخل لوله محدود نمی‌شود. طراحی مدارها، تعیین مسیر سیم‌ها، انتخاب سطح مقطع مناسب، اجرای سیستم اتصال زمین، نصب تجهیزات حفاظتی، رعایت شرایط محیطی و انجام آزمون‌های لازم، همگی بخشی از یک سیستم برق ساختمان استاندارد هستند.
در ایران، مبحث سیزدهم مقررات ملی ساختمان با عنوان «طرح و اجرای تأسیسات برقی ساختمان‌ها» یکی از منابع اصلی الزامات مربوط به تأسیسات الکتریکی است و دامنه آن ساختمان‌های مسکونی، تجاری، اداری، درمانی، آموزشی، عمومی و صنعتی را دربرمی‌گیرد.
چرا استانداردهای سیم کشی ساختمان اهمیت دارند؟
رعایت استانداردهای سیم کشی ساختمان در درجه اول با هدف حفظ جان افراد و جلوگیری از آسیب به ساختمان و تجهیزات انجام می‌شود. سیستم برق ساختمان باید بتواند در شرایط عادی عملکرد مناسبی داشته باشد و در شرایط خطا نیز از افراد و تجهیزات تا حد امکان محافظت کند.
اگر سیم‌ها متناسب با جریان مصرفی انتخاب نشوند، عبور جریان زیاد می‌تواند باعث افزایش دمای هادی شود. همچنین اتصال‌های نامناسب، تجهیزات بی‌کیفیت یا اجرای نادرست لوله‌گذاری می‌تواند احتمال بروز حادثه را افزایش دهد.
از طرف دیگر، یک سیم کشی استاندارد باعث می‌شود عیب‌یابی و تعمیرات آینده ساده‌تر انجام شود. مسیرهای مشخص و منظم، مدارهای تفکیک‌شده و تابلو برق اصولی، دسترسی به بخش‌های مختلف تأسیسات را آسان‌تر می‌کنند.
بنابراین استانداردهای سیم کشی ساختمان فقط مجموعه‌ای از قوانین اجرایی نیستند، بلکه چارچوبی برای ایجاد یک سیستم الکتریکی ایمن، پایدار و قابل‌اعتماد هستند.
طراحی نقشه برق قبل از سیم کشی ساختمان
یکی از نخستین مراحل اجرای سیم کشی ساختمان، طراحی نقشه برق است. پیش از اجرای عملیات باید مشخص شود که هر بخش از ساختمان به چه مدارهایی نیاز دارد و تجهیزات مختلف در چه محل‌هایی نصب خواهند شد.
در نقشه برق باید محل کلیدها، پریزها، چراغ‌ها، تابلوهای برق، تجهیزات مصرف‌کننده، مسیر مدارها و در صورت نیاز سیستم‌های جریان ضعیف مشخص شود.
طراحی نقشه باعث می‌شود سیم کشی بدون برنامه و بر اساس تصمیم‌های لحظه‌ای اجرا نشود. همچنین هماهنگی میان برقکار، معمار و سایر عوامل اجرایی ساختمان بهتر انجام خواهد شد.
در یک پروژه حرفه‌ای، نقشه برق باید با نقشه معماری و سایر نقشه‌های تأسیساتی هماهنگ باشد تا مسیرهای مختلف با یکدیگر تداخل پیدا نکنند.
انتخاب صحیح سیم و کابل
یکی از اصلی‌ترین بخش‌های استانداردهای سیم کشی ساختمان، انتخاب صحیح سیم و کابل است. هر مدار باید بر اساس میزان جریان مصرفی، طول مسیر، نحوه نصب و شرایط محیطی طراحی شود.
سطح مقطع سیم نباید صرفاً بر اساس ظاهر یا تجربه انتخاب شود. جریان مجاز، افت ولتاژ و شرایط نصب از جمله عواملی هستند که در انتخاب هادی اهمیت دارند. مبحث سیزدهم نیز در انتخاب مدارها به عواملی مانند شدت جریان مصرفی، سطح مقطع، افت ولتاژ مجاز، شرایط محیطی و نحوه نصب توجه می‌کند.
استفاده از سیمی با سطح مقطع نامناسب می‌تواند مشکلات مختلفی ایجاد کند. سیم کوچک‌تر از نیاز مدار ممکن است بیش از حد گرم شود و سیم کشی را در معرض خطر قرار دهد.
در مقابل، انتخاب سیم مناسب بر اساس محاسبات فنی، ایمنی و عملکرد صحیح مدار را افزایش می‌دهد.
استفاده از سیم و کابل استاندارد
کیفیت خود سیم و کابل نیز اهمیت زیادی دارد. سیم های مورد استفاده در ساختمان باید دارای عایق مناسب، مشخصات فنی معتبر و کیفیت قابل‌اعتماد باشند.
در خرید تجهیزات برقی نباید صرفاً قیمت یا ظاهر محصول ملاک قرار گیرد. سیم کشی ساختمان برای سال‌ها در داخل دیوارها، سقف‌ها و کف ساختمان باقی می‌ماند و تعویض آن پس از پایان نازک‌کاری می‌تواند بسیار دشوار باشد.
به همین دلیل استفاده از تجهیزات استاندارد در مرحله ساخت، تصمیمی مهم برای کاهش هزینه‌های تعمیر و افزایش ایمنی در سال‌های آینده است.
استانداردهای لوله گذاری سیم کشی
لوله گذاری نقش مهمی در حفاظت از سیم‌های برق دارد. سیم های داخل ساختمان باید در مسیرهای مناسب و داخل لوله‌ها یا مجاری مخصوص سیم کشی قرار گیرند.
طبق الزامات مبحث سیزدهم، سیم کشی داخلی ساختمان‌ها، چه به‌صورت توکار و چه روکار، باید در داخل لوله‌های مخصوص یا مجاری مناسب انجام شود و برای انشعاب‌ها، خم‌ها و تغییر مسیرها از متعلقات مناسب استفاده شود.
لوله گذاری صحیح باعث می‌شود سیم‌ها در برابر آسیب‌های مکانیکی محافظت شوند. همچنین در صورت نیاز به تعمیر یا تعویض، دسترسی به سیم‌ها آسان‌تر خواهد بود.
انتخاب قطر لوله نیز اهمیت دارد. لوله نباید آن‌قدر پر شود که عبور سیم‌ها دشوار شود یا هنگام سیم کشی، عایق سیم‌ها آسیب ببیند.
مسیر مناسب برای سیم کشی ساختمان
مسیر سیم کشی باید از قبل طراحی و مشخص شود. مسیرهای نامنظم می‌توانند در آینده مشکلات زیادی برای تعمیرات یا تغییرات ساختمان ایجاد کنند.
سیم کشی باید تا حد امکان در مسیرهای قابل‌پیش‌بینی و منظم اجرا شود. همچنین مسیر برق باید با سایر تأسیسات ساختمان مانند لوله‌های آب، گاز و تأسیسات مکانیکی هماهنگ باشد.
هماهنگی بین تیم‌های اجرایی ساختمان یکی از عوامل مهم در جلوگیری از آسیب به تأسیسات است. برای مثال، اجرای عملیات ساختمانی بدون اطلاع از مسیرهای برق می‌تواند به لوله یا سیم آسیب وارد کند.
تفکیک مدارهای برق ساختمان
یکی از اصول مهم در استانداردهای سیم کشی ساختمان، تقسیم صحیح مدارهاست. مدارهای روشنایی، پریزها و تجهیزات پرمصرف باید بر اساس طراحی الکتریکی ساختمان سازمان‌دهی شوند.
تفکیک مناسب مدارها چند مزیت مهم دارد. در صورت ایجاد مشکل در یک مدار، سایر بخش‌های ساختمان کمتر تحت‌تأثیر قرار می‌گیرند. همچنین پیدا کردن محل ایراد و انجام تعمیرات آسان‌تر می‌شود.
مدار تجهیزات پرمصرف نیز باید متناسب با توان و شرایط کارکرد آنها طراحی شود. قرار دادن تعداد زیادی مصرف‌کننده روی یک مدار بدون محاسبه مناسب می‌تواند باعث اضافه‌بار شود.
رعایت اصول سیم کشی پریزها
پریزها یکی از پرکاربردترین تجهیزات برق ساختمان هستند و به همین دلیل اجرای صحیح مدار مربوط به آنها اهمیت زیادی دارد.
محل نصب پریزها باید بر اساس نقشه معماری و نوع کاربری فضا مشخص شود. تعداد پریزها نیز باید متناسب با نیاز ساختمان باشد تا استفاده بیش از حد از رابط‌ها و چندراهی‌ها کاهش پیدا کند.
در آشپزخانه و فضاهای کاری که تجهیزات برقی بیشتری وجود دارد، طراحی مدارها باید با دقت بیشتری انجام شود.
در محیط‌های مرطوب نیز تجهیزات برق باید متناسب با شرایط محیطی انتخاب شوند. مقررات مربوط به تجهیزات سیم کشی بر انتخاب درجه حفاظت متناسب با محل نصب تأکید دارند.
اصول سیم کشی روشنایی
روشنایی بخش مهمی از تأسیسات الکتریکی ساختمان است. محل نصب چراغ‌ها، کلیدها و سایر تجهیزات روشنایی باید پیش از شروع سیم کشی مشخص شود.
مدارهای روشنایی باید به‌شکل منظم طراحی شوند تا امکان کنترل مناسب چراغ‌ها وجود داشته باشد. همچنین در ساختمان‌های جدید، بهتر است نیازهای مربوط به نورپردازی دکوراتیو، نور مخفی و نورپردازی نما نیز از ابتدا در طراحی برق دیده شود.
این کار باعث می‌شود برای اجرای نورپردازی در مراحل پایانی، نیازی به تخریب دیوار یا سقف وجود نداشته باشد.
سیستم ارت و اتصال زمین
سیستم اتصال زمین یکی از مهم‌ترین بخش‌های ایمنی برق ساختمان است. وجود سیستم ارت مناسب می‌تواند در شرایط بروز خطاهای الکتریکی نقش حفاظتی مهمی داشته باشد.
بدنه‌های فلزی تجهیزات و بخش‌هایی که طبق طراحی باید به سیستم حفاظتی متصل شوند، باید به‌شکل صحیح به هادی حفاظتی متصل شوند.
اجرای سیستم ارت باید مطابق طراحی و الزامات فنی انجام شود. اتصال زمین نامناسب یا ناقص می‌تواند عملکرد سیستم حفاظتی را کاهش دهد.
به همین دلیل، ارت نباید به‌عنوان یک بخش فرعی و کم‌اهمیت در نظر گرفته شود؛ بلکه باید از مراحل اولیه طراحی برق ساختمان مورد توجه قرار گیرد.
تابلو برق و تجهیزات حفاظتی
تابلو برق مرکز توزیع و کنترل مدارهای ساختمان است. تمام مدارها باید به‌شکل منظم در تابلو سازمان‌دهی شوند.
تجهیزات حفاظتی نیز باید متناسب با مدارها انتخاب شوند. کلیدهای حفاظتی مناسب می‌توانند در برابر شرایطی مانند اضافه‌بار و اتصال کوتاه نقش مهمی داشته باشند.
تابلو برق باید دارای نظم مناسب باشد و مدارها به‌درستی شناسایی و مشخص شوند. این موضوع در زمان تعمیرات و عیب‌یابی اهمیت زیادی دارد.
قرار دادن تجهیزات بدون نظم و بدون شناسایی مدارها می‌تواند روند تعمیرات را دشوار و احتمال خطا را بیشتر کند.
اهمیت اتصالات استاندارد
اتصالات یکی از حساس‌ترین قسمت‌های سیم کشی ساختمان هستند. حتی اگر سیم و کابل باکیفیت انتخاب شده باشد، اتصال ضعیف می‌تواند باعث ایجاد مشکل شود.
اتصال سیم‌ها باید با تجهیزات و روش‌های مناسب انجام شود. پیچاندن ساده سیم‌ها به یکدیگر و پوشاندن محل اتصال با چسب برق، روش مناسبی برای ایجاد یک اتصال استاندارد محسوب نمی‌شود.
مبحث سیزدهم نیز برای اتصالات و انشعابات استفاده از ترمینال‌ها و تجهیزات مناسب را مورد توجه قرار داده و روش‌های غیراصولی اتصال سیم‌ها را منع می‌کند.
اتصالات باید در محل‌های مناسب و قابل‌دسترسی انجام شوند تا در صورت نیاز امکان بررسی و تعمیر وجود داشته باشد.
سیم کشی در محیط‌های مرطوب
حمام، سرویس بهداشتی، آشپزخانه، پارکینگ‌های خاص و برخی محیط‌های کاری به دلیل وجود رطوبت، شرایط حساس‌تری دارند.
در این محیط برای محیط‌های مختلف، شرایط نصب و عوامل خارجی را در انتخاب نوع سیم کشی و تجهیزات مورد توجه قرار می‌دهند.ها تجهیزات و روش اجرای سیم کشی باید متناسب با شرایط محیط انتخاب شود. استفاده از تجهیزات معمولی در محیطی که نیاز به درجه حفاظت بالاتری دارد می‌تواند خطرناک باشد.
انتخاب صحیح تجهیزات، رعایت فاصله‌های ایمنی و توجه به سیستم اتصال زمین از موارد مهم در این فضاهاست.
استانداردهای سیم کشی ساختمان برای محیط‌های مختلف، شرایط نصب و عوامل خارجی را در انتخاب نوع سیم کشی و تجهیزات مورد توجه قرار می‌دهند.
جداسازی برق و سیستم‌های جریان ضعیف
در ساختمان‌های امروزی، علاوه بر برق معمولی، سیستم‌هایی مانند تلفن، شبکه، آنتن، آیفون، دوربین مداربسته و سیستم‌های امنیتی نیز وجود دارند.
این سیستم‌ها باید با برنامه‌ریزی مناسب اجرا شوند. عبور نامناسب مدارهای قدرت و جریان ضعیف در کنار یکدیگر می‌تواند مشکلاتی برای عملکرد برخی سیستم‌ها ایجاد کند.
برای همین، هنگام طراحی ساختمان باید مسیرهای مربوط به سیستم‌های مختلف از ابتدا مشخص شوند.

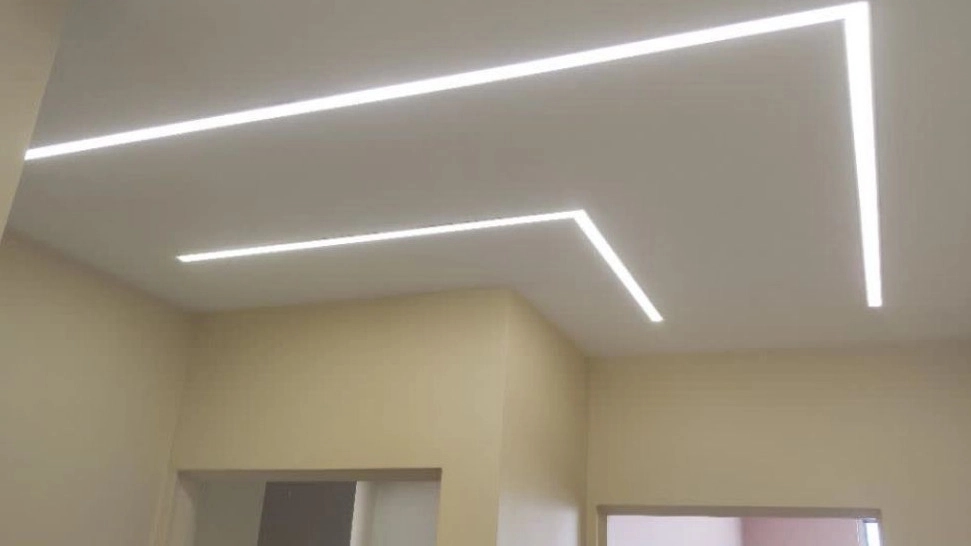

سیم کشی ساختمان و نورپردازی حرفه‌ای
امروزه سیم کشی ساختمان فقط به تأمین برق پریزها و چراغ‌های معمولی محدود نیست. نورپردازی معماری به بخش مهمی از طراحی ساختمان تبدیل شده است.
نور مخفی، نور تاکیدی، نورپردازی نما، نورپردازی راهرو، روشنایی محوطه و سیستم‌های کنترل روشنایی باید در صورت نیاز از مراحل ابتدایی پروژه در نظر گرفته شوند.
هماهنگی میان سیم کشی و نورپردازی باعث می‌شود چراغ‌ها و تجهیزات در محل مناسب نصب شوند و ظاهر نهایی ساختمان نیز منظم‌تر باشد.
سیم کشی و نورپردازی شهبازی؛ اجرای اصولی تأسیسات الکتریکی
انتخاب مجری مناسب برای اجرای سیم کشی ساختمان اهمیت زیادی دارد؛ زیرا بسیاری از مشکلات تأسیسات برقی پس از پایان نازک‌کاری قابل مشاهده نیستند.
سیم کشی و نورپردازی شهبازی با تمرکز بر اجرای سیم کشی و نورپردازی ساختمان، می‌تواند برای پروژه‌هایی که کیفیت اجرا، نظم تأسیسات و هماهنگی با معماری اهمیت دارد، گزینه‌ای مناسب باشد.
اجرای اصولی سیم کشی نیازمند دقت در طراحی مسیرها، انتخاب تجهیزات، رعایت اصول ایمنی و توجه به جزئیات اجرایی است. در کنار آن، نورپردازی حرفه‌ای نیز باید با کاربری فضا و طراحی داخلی هماهنگ باشد.
هدف از یک اجرای حرفه‌ای، صرفاً روشن‌شدن چراغ‌ها یا کارکردن پریزها نیست؛ بلکه ایجاد یک سیستم منظم، ایمن و قابل‌اعتماد برای سال‌های آینده است.
کنترل و آزمایش سیم کشی ساختمان
پس از پایان اجرای سیم کشی، کنترل سیستم اهمیت زیادی دارد. نباید عملیات برقکاری با قرار دادن آخرین پریز یا چراغ پایان‌یافته تلقی شود.
مدارها، اتصالات، تجهیزات حفاظتی، سیستم اتصال زمین و عملکرد تجهیزات مختلف باید بررسی شوند.
آزمون‌های اولیه یکی از موضوعاتی است که در ساختار مبحث سیزدهم نیز مورد توجه قرار گرفته است. هدف از این بررسی‌ها، اطمینان از صحت اجرای تأسیسات پیش از بهره‌برداری است.
کنترل نهایی می‌تواند بسیاری از خطاهای اجرایی را پیش از آنکه ساختمان مورد استفاده قرار گیرد، شناسایی کند.
نقش کیفیت تجهیزات در استانداردهای سیم کشی ساختمان
حتی بهترین طراحی نیز در صورت استفاده از تجهیزات نامناسب نمی‌تواند نتیجه مطلوبی ایجاد کند.
سیم، کابل، لوله، کلید، پریز، تابلو برق، تجهیزات حفاظتی و سایر اجزای سیستم باید متناسب با پروژه و شرایط استفاده انتخاب شوند.
کیفیت تجهیزات در بخش‌هایی مانند محل اتصال، عایق‌بندی و تحمل جریان اهمیت زیادی دارد. استفاده از محصولات نامطمئن ممکن است در کوتاه‌مدت هزینه اولیه را کاهش دهد، اما می‌تواند در بلندمدت باعث افزایش هزینه تعمیرات و کاهش ایمنی شود.
هماهنگی برقکار با سایر عوامل ساختمان
برقکار ساختمان نباید عملیات خود را جدا از سایر بخش‌های پروژه انجام دهد. مسیرهای برق باید با تأسیسات مکانیکی، معماری، سقف کاذب و سایر بخش‌ها هماهنگ باشند.
این هماهنگی به‌خصوص در ساختمان‌های مدرن که تأسیسات متعددی دارند اهمیت بیشتری پیدا می‌کند.
برنامه‌ریزی مناسب می‌تواند از تداخل مسیرها، تخریب‌های مجدد و تغییرات پرهزینه جلوگیری کند.
سیم کشی اصولی و آینده ساختمان
یک سیستم برق مناسب باید علاوه بر نیازهای فعلی، تا حد امکان قابلیت توسعه داشته باشد.
نیازهای ساختمان در طول زمان تغییر می‌کنند. ممکن است تجهیزات برقی جدید اضافه شوند، سیستم‌های هوشمند نصب شوند یا نورپردازی ساختمان تغییر کند.
اگر زیرساخت برق از ابتدا با برنامه طراحی شده باشد، توسعه سیستم در آینده آسان‌تر خواهد بود.
به همین دلیل، استانداردهای سیم کشی ساختمان باید در کنار نیازهای فعلی، ظرفیت و شرایط آینده پروژه را نیز مورد توجه قرار دهند.
چرا رعایت استانداردهای سیم کشی ساختمان یک سرمایه‌گذاری است؟
ممکن است رعایت استانداردها در مرحله ساخت نیازمند دقت و برنامه‌ریزی بیشتری باشد، اما نتیجه آن کاهش خطرات و مشکلات آینده است.
یک سیم کشی اصولی می‌تواند تعمیرات را ساده‌تر کند، احتمال خرابی تجهیزات را کاهش دهد و ایمنی ساختمان را افزایش دهد.
در مقابل، اصلاح سیم کشی پس از اتمام ساختمان ممکن است نیازمند بازکردن سقف، دیوار یا بخش‌هایی از نازک‌کاری باشد.
بنابراین اجرای صحیح تأسیسات از ابتدا، معمولاً تصمیمی منطقی‌تر از اصلاح مشکلات پس از بهره‌برداری است.
جمع‌بندی
استانداردهای سیم کشی ساختمان مجموعه‌ای از اصول و الزامات هستند که برای ایجاد یک سیستم برق ایمن، منظم و قابل‌اعتماد مورد توجه قرار می‌گیرند.
طراحی نقشه برق، انتخاب صحیح سیم و کابل، تعیین سطح مقطع مناسب، اجرای اصولی لوله گذاری، تفکیک مدارها، رعایت اصول اتصال زمین، نصب تجهیزات حفاظتی، استفاده از اتصالات استاندارد و انجام آزمایش‌های لازم، همگی از بخش‌های مهم یک سیم کشی حرفه‌ای هستند.
همچنین در ساختمان‌های امروزی، نورپردازی و سیستم‌های جریان ضعیف باید از همان مرحله طراحی مورد توجه قرار گیرند تا در پایان پروژه نیاز به تغییرات و تخریب‌های غیرضروری وجود نداشته باشد.
رعایت الزامات فنی مبحث سیزدهم مقررات ملی ساختمان نیز چارچوب مهمی برای طراحی و اجرای تأسیسات الکتریکی فراهم می‌کند. این مقررات موضوعاتی مانند حفاظت، طراحی، انتخاب تجهیزات، نصب، مدارها، سیم کشی، لوله گذاری، تجهیزات سیم کشی و آزمون‌های اولیه را پوشش می‌دهد.
در نهایت، کیفیت سیم کشی ساختمان به ترکیبی از طراحی صحیح، تجهیزات مناسب و اجرای دقیق وابسته است. استفاده از خدمات مجموعه‌ای متخصص مانند سیم کشی و نورپردازی شهبازی می‌تواند به اجرای منظم‌تر تأسیسات و هماهنگی بهتر میان سیم کشی، روشنایی و معماری ساختمان کمک کند.
یک ساختمان زمانی از نظر تأسیسات الکتریکی واقعاً حرفه‌ای است که سیستم برق آن علاوه بر عملکرد صحیح، ایمنی، نظم، قابلیت نگهداری و امکان توسعه در آینده را نیز داشته باشد.
